iGarden Swimjet H240 | Inbouw tegenstroom voor je zwembad

Beschrijving

Langer zwemmen in je eigen zwembad

Met de iGarden Swimjet H240 voeg je een regelbare tegenstroom toe aan je zwembad. In plaats van na een paar slagen te keren, zwem je tegen de stroming in en blijf je grotendeels op dezelfde plek. Dat maakt het bad bruikbaar voor een rustige zwemsessie, techniek oefenen en gerichte conditietraining. Je begint op een passende stand en bouwt de weerstand op naar wat je op dat moment aankunt.

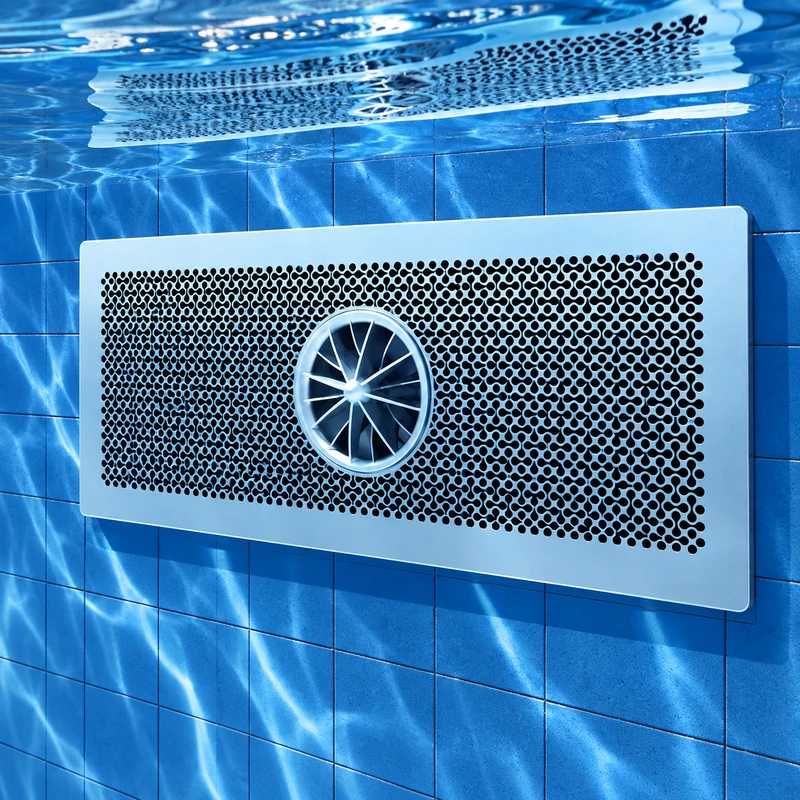

De H240 is een inbouwmodel: de behuizing komt in de zwembadwand, met aan de badzijde een brede frontplaat. Een turbine verplaatst het zwembadwater door de unit en brengt het terug als zwemstroming. Deze stroming staat los van de gewone circulatie en filtratie. De H240 vervangt daarom geen zwembadpomp, filter of waterbehandeling.

Past de H240 in jouw zwembad?

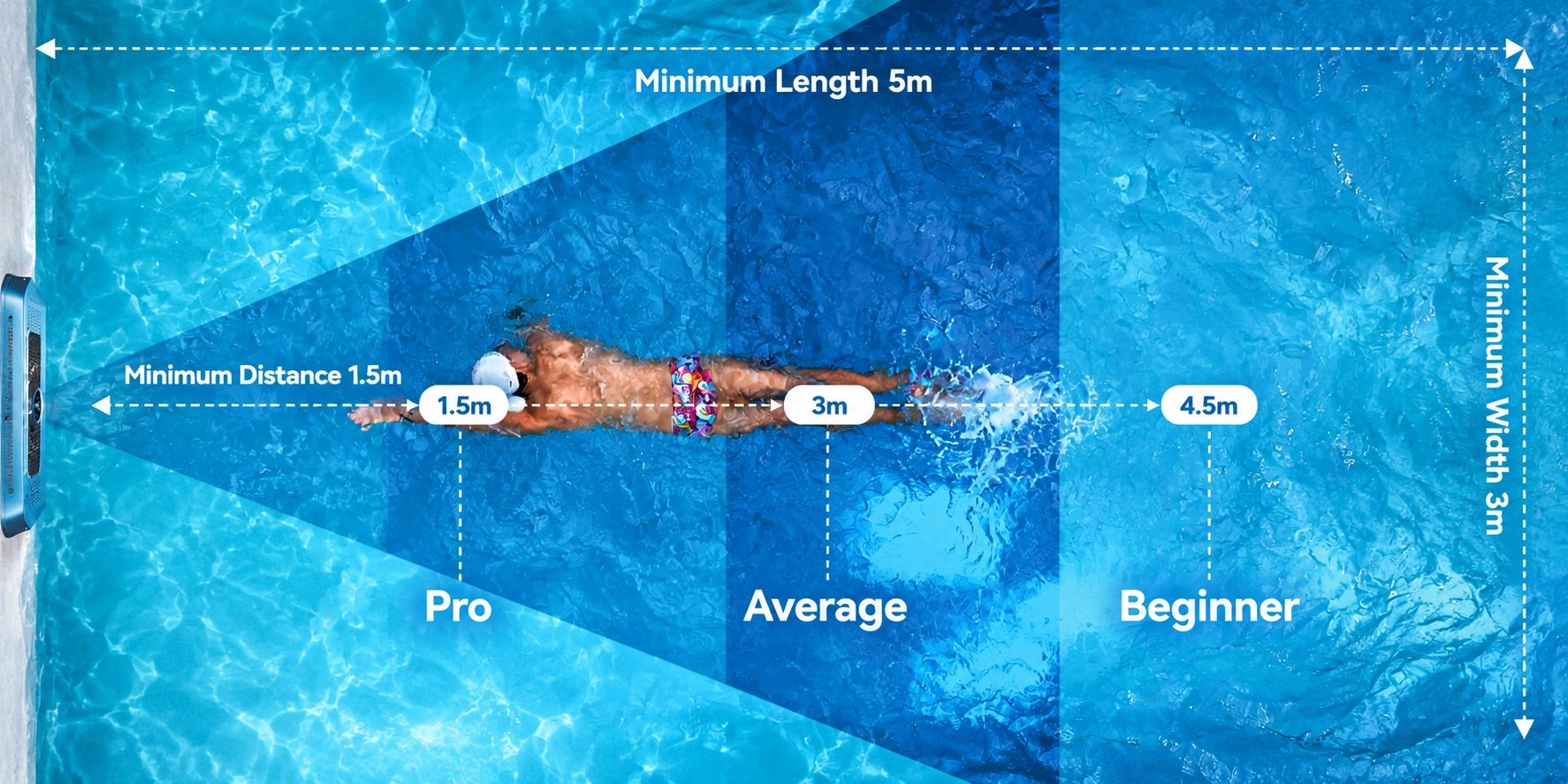

De minimale zwembadmaat is 5 meter lang en 3 meter breed. Binnen die afmetingen moet voldoende vrije zwemruimte beschikbaar zijn. Een trap, zitbank of ondiep plateau kan die ruimte beperken en de stroming beïnvloeden. Kijk daarom naar de vrije ruimte vóór de jet en de plaats waar je daadwerkelijk zwemt.

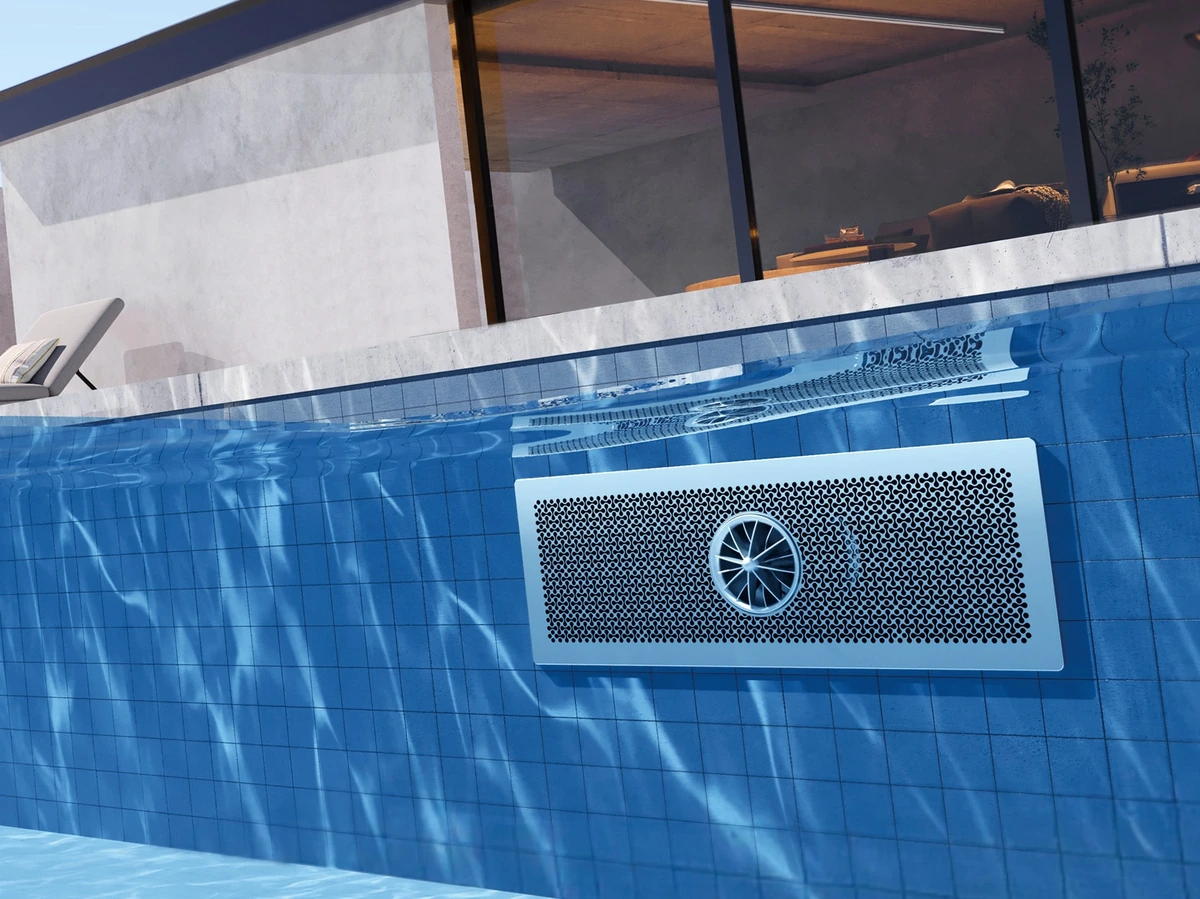

De unit wordt horizontaal in het midden van de zwembadwand gemonteerd, doorgaans aan de korte zijde. Het hart van de zwemjet hoort ongeveer 250 mm onder de ontwerpwaterlijn te liggen. De jet moet bij gebruik volledig onder water blijven. Zwem vanaf circa 1,5 meter vóór de jet en stem de afstand en intensiteit af op je zwemniveau.

Bij nieuwbouw kun je de behuizing, uitsparing en kabelroute direct meenemen in het ontwerp. In een bestaand zwembad is plaatsing mogelijk wanneer de constructie, wandafwerking en beschikbare ruimte een passende inbouw toelaten. Het is dus een bouwkundige aanpassing die je vooraf plant, niet alleen een apparaat dat je aan de rand bevestigt.

Zoutgehalte en waterbehandeling: controleer de combinatie

Het toegestane zoutgehalte is maximaal 0,4%: 4.000 ppm, oftewel ongeveer 4 gram zout per liter water. Een systeem dat een hoger zoutniveau nodig heeft, past niet binnen deze gebruiksvoorwaarden. Ook bij een bestaande installatie moet je het werkelijke zoutgehalte meten; alleen weten welk type waterbehandeling is geplaatst, is onvoldoende.

Hydrolyse of zoutelektrolyse kan alleen worden gecombineerd met de H240 wanneer het zoutgehalte binnen deze grens blijft en de overige waterwaarden en installatie passen bij beide systemen. Ook bij laagzout-waterbehandeling moeten pH, chloorgehalte en elektrische aansluiting goed worden afgestemd. Bespreek je bestaande of geplande waterbehandeling vóór bestelling met ons.

De H240 maakt het water niet schoon en desinfecteert het niet. Blijf de filtratie en waterbehandeling gebruiken en volg de onderstaande waterkwaliteitseisen. Het zwembadwater mag geen ozon bevatten.

Wat betekenen 240 m³/uur en 4,2 m/s?

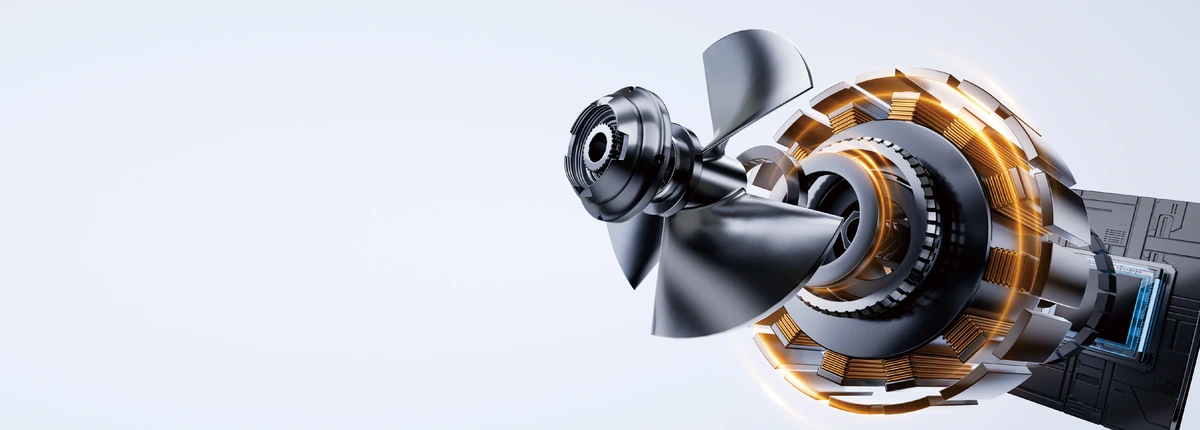

240 m³/uur is de maximale waterverplaatsing van het H240-model. De PMSM-motor en InverTurbo-regeling maken verschillende intensiteiten mogelijk. Je hoeft voor een gewone zwemsessie dus niet voortdurend de hoogste stand te gebruiken. De programma’s wisselen de weerstand volgens een vast patroon, terwijl je in de vrije stand zelf een niveau kiest.

De maximale snelheid van 4,2 m/s wordt bereikt bij de uitlaat. Verder van de jet verspreidt de stroming zich door het bad. De weerstand die je tijdens het zwemmen ervaart, hangt af van de badvorm, de plaatsing, je afstand tot de jet en je zwemtechniek. Kies de intensiteit op basis van het tempo dat je comfortabel kunt volhouden.

Vrij zwemmen en vijf trainingsprogramma’s

Naast de vrije stand P0 heeft de H240 vijf vooraf ingestelde programma’s. P1 tot en met P4 bieden verschillende trainingsopbouwen. P5 wisselt snel tussen lage en hoge stroming en vraagt meer aandacht bij het gebruik. Kies een programma op basis van de weerstand die je comfortabel en gecontroleerd kunt hanteren.

Op het bedieningspaneel kies je in de vrije stand uit 20, 40, 60, 80 en 100%. De aparte timer heeft instellingen van 15 tot 90 minuten in stappen van 15 minuten. De duur van een trainingsprogramma en de apart ingestelde timer zijn verschillende functies. In de Surfing-stand is de snelheid niet handmatig aanpasbaar.

Bediening bij het bad en via de app

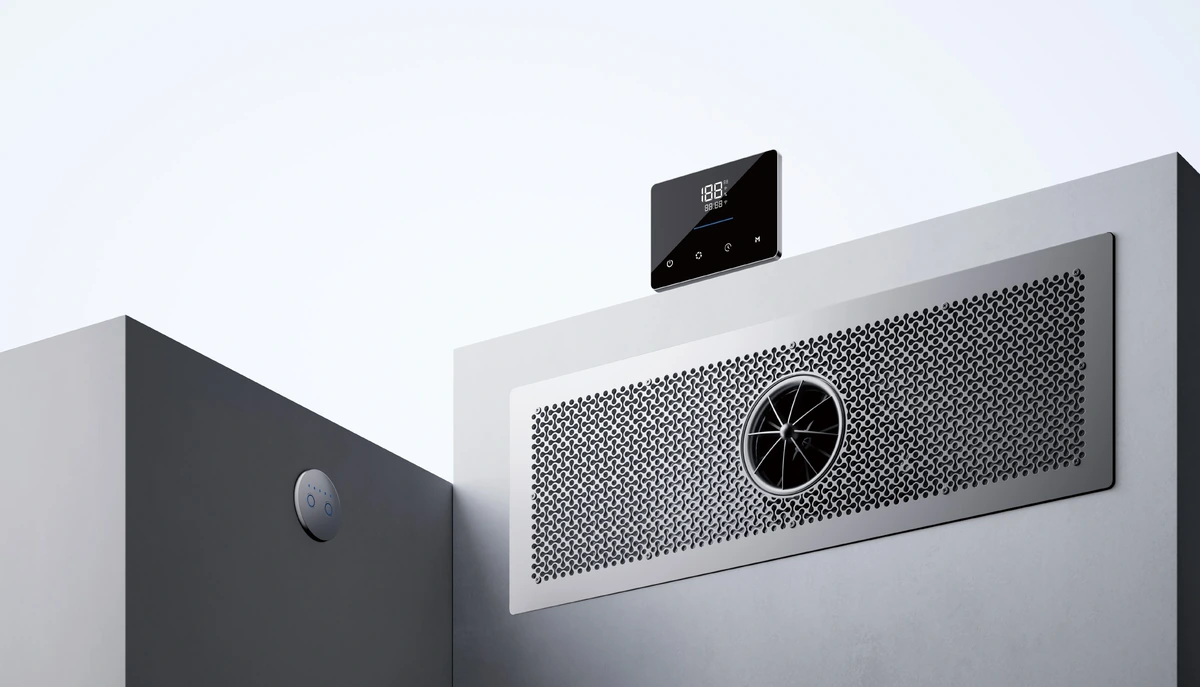

Het bedieningspaneel biedt aan/uit, pauzeren, programmakeuze, snelheid en timer. De H-serie ondersteunt daarnaast een Bluetooth-afstandsbediening en de iGarden-app via wifi. Met de app kun je onder meer de stand, intensiteit en tijd instellen en foutmeldingen bekijken. Via de RS485-aansluiting kan de H240 met een geschikte externe besturing worden verbonden. Stem die koppeling af op je centrale zwembadregeling.

Met de optionele onderwaterknop bedien je aan/uit en de vijf snelheidsstanden vanuit het water. De bediening die bij jouw bestelling hoort, nemen we op in het voorstel. Houd de handafstandsbediening droog.

De inbouw vooraf goed voorbereiden

De H240 kan worden ingebouwd in betonnen zwembaden met liner en in geschikte prefab wanden van PP/PMMA of RVS. De juiste afdichtingen, flensmontage en bevestigingsmiddelen hangen af van het wandmateriaal en de dikte. Voor een foliebad hoort de aansluiting van de liner op de flens bij het waterdichte detail; stem dat tijdig af met de folielasser.

• Betonnen constructie: reserveer een inbouwuitsparing van 1.000 × 370 × 675 mm (breedte × hoogte × diepte).
• Prefab wand: de wandopening is 887 × 264 mm, met een bijbehorend bevestigingspatroon. Stem de bevestiging en afdichting af op de wanddikte.
• Kabelroute: plan de route vanuit de achterzijde van de behuizing naar de powerbox, met kabelbescherming en waterdichte doorvoeren.
• Besturing: reserveer een geventileerde, droge plek zonder condens, regen of zwembadspatten. Houd minimaal 30 cm vrije ruimte rondom powerbox en bedieningspaneel.

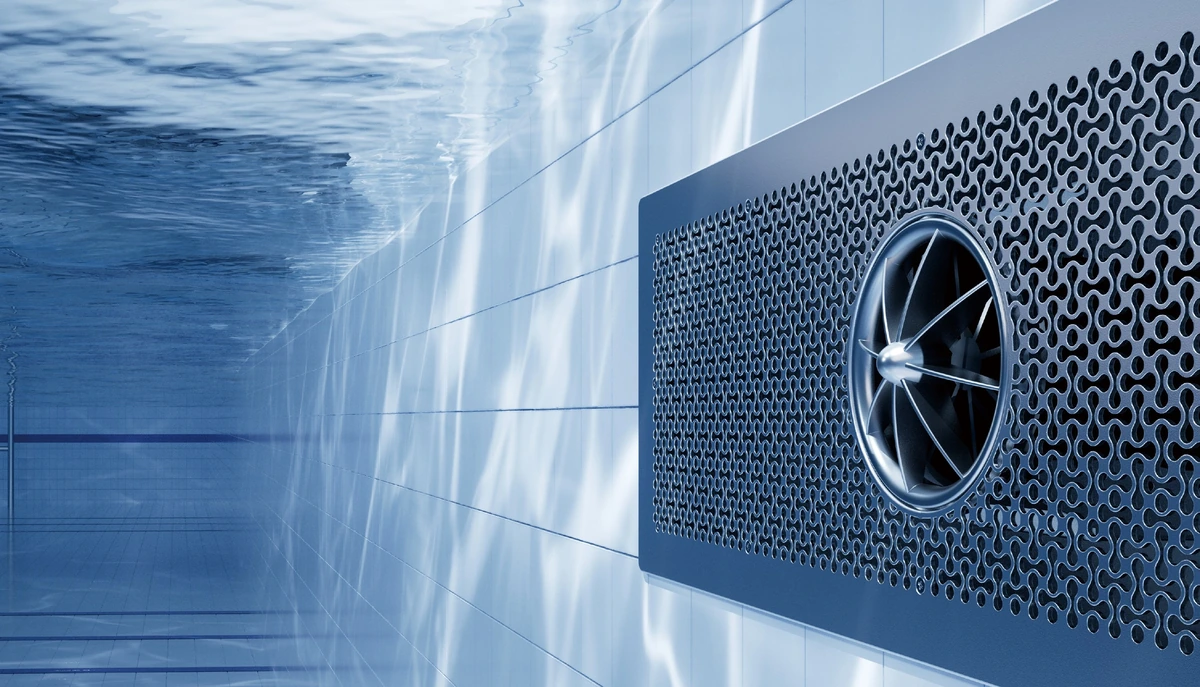

De frontplaat is circa 959 × 335 mm groot. Achter deze zichtbare afwerking is extra ruimte nodig voor de behuizing en kabels. Laat de opening, bevestiging en afdichting vooraf afstemmen op jouw wandopbouw, zodat de unit goed past en de aansluiting waterdicht wordt uitgevoerd.

12 V in het water, een aparte netvoeding buiten het bad

De zwemjet werkt op 12 V. De aparte powerbox wordt aangesloten op 220–240 V AC, 50/60 Hz. Die twee gegevens horen bij verschillende delen van het systeem. De IP68-classificatie geldt voor de zwemjet; de powerbox is IP45 en het bedieningspaneel IP65. Plaats de powerbox en het bedieningspaneel droog en beschermd tegen regen en zwembadspatten.

Laat de elektrische aansluiting, beveiliging en eventuele aarding of potentiaalvereffening uitvoeren en beoordelen door een bevoegde elektricien. Een aardlekbeveiliging van maximaal 30 mA is vereist. De elektricien controleert ook de plaatsing rond het zwembad, de aansluitingen en de juiste motordraairichting.

Technische gegevens van de H240

Het maximale opgenomen vermogen is 1,25 kW. Bij een opname van 1,25 kW verbruikt een zwemsessie van een uur 1,25 kWh. Vermenigvuldig dat met je eigen stroomtarief om de kosten te berekenen. Het werkelijke verbruik hangt af van de gekozen stand en de duur van je zwemsessie.

Waterkwaliteit en onderhoud

De belangrijkste metalen onderdelen zijn uitgevoerd in duplex RVS 2205. Voor een lange levensduur zijn goed waterbeheer en onderhoud belangrijk. Houd de waterwaarden binnen de onderstaande grenzen en stem de waterbehandeling af op alle apparatuur in je zwembad.

Voeg zwembadchemicaliën nooit rechtstreeks in de behuizing toe en voorkom contact met agressieve reinigingsmiddelen. Gebruik geen staalwol of staalborstel op de RVS-onderdelen. Houd de roosters vrij van bladeren en andere voorwerpen en controleer kabels en aansluitingen op schade. Schakel voor reinigen, controle of onderhoud de voeding uit.

Veilig gebruiken en voorbereiden op de winter

Start op een rustige stand en verhoog de weerstand geleidelijk. Zorg dat niemand bij de aanzuig- of uitlaatzone staat wanneer je inschakelt, houd roosters vrij en steek nooit handen of voorwerpen in de openingen. Houd tijdens gebruik minimaal 50 cm afstand van de jet. Gebruik bij voorkeur een badmuts en zwembril. Voor het zwemmen houd je meer afstand, zodat je voldoende bewegingsruimte hebt. Kinderen gebruiken de installatie uitsluitend onder toezicht van een volwassene; de afstandsbediening is bedoeld voor volwassenen.

Gebruik de H240 alleen wanneer de jet volledig onder water staat, binnen het opgegeven temperatuurbereik en wanneer er geen ijs in het bad ligt. Demonteer de jet bij langdurige stilstand en bewaar de jet, powerbox en het bedieningspaneel droog binnen. Voor de winter wordt het waterniveau onder de jet gebracht en worden kabelstekkers met hun beschermkappen tegen vocht beschermd. Neem deze werkzaamheden mee in het winterplan van je zwembad.

Leveringsomvang en afstemming vóór bestelling

Voor een werkend H240-systeem zijn de inbouwbehuizing met afdichtingen, turbine, powerbox, bedieningspaneel en passende bekabeling nodig. In je voorstel leggen we vast welke onderdelen, bediening en accessoires worden geleverd, inclusief de kabellengte en eventuele extra aansluitmaterialen. Montage, elektrische aansluiting en bouwkundige voorbereiding moeten vooraf worden afgestemd op je bad.

Stuur ons de binnenmaten, wandopbouw, geplande waterlijn, plaats van de techniekruimte en het type waterbehandeling. Daarmee kunnen we gericht meedenken over de inbouw en een passend voorstel maken. Bespreek de iGarden Swimjet H240 voor jouw zwembad.

Downloads

• Download de gebruikershandleiding H-serie, versie H-05 (PDF, Engels)
• Download het installatieoverzicht H-serie (PDF, Engels)
• Download de iGarden H-serie productcatalogus (PDF, Engels)
