de inbouwdelen inbouwen

Hoe bouw je de skimmer en lampen in de betonnen muur? #

Veruit de meeste vragen van onze klanten gaan over het werkelijk inbouwen van de inbouwdelen. Laten we daarom nog eens in detail bespreken hoe je dit het beste kan aanpakken. We bespreken enkel het metselen van de wanden met betonblokken. Eps bouwblokken of een bekisting vergt een andere aanpak!

Let op: deze instructies zijn expliciet van toepassing voor het gebruik van onze inbouwdelen in combinatie met (gewapende) zwembadfolie en onze folielassers. In andere omstandigheden kunnen andere stappen en volgorde beter zijn. Informeer dan bij je leverancier!

Je ontvangt een pakket of pallet met allerlei onderdelen en instructietekeningen… En dan? Stap voor stap jezelf wegwijs maken in de producten is dan een eerste stap. Check bijvoorbeeld de bouwtekening (indien je die hebt, vraag er anders even om). En sorteer de verschillende onderdelen. Meestal ontvang je de volgende verschillende producten in diverse losse onderdelen;

• de skimmer(s), al dan niet een hoogwater model
• wanddoorvoeren voor inspuiters, stofzuigeraansluiting en lage wandaanzuiging
• lampen met een doorsnede van circa 30 cm. Andere types bestaan ook, maar doorgaans leveren we de PAR56 variant

Wat doe je als eerste na de ontvangst van de goederen? #

Check allereerst de zending op correctheid van de inhoud. Er zit een paklijst bij de zending en hierop staan alle producten omschreven. Je koopt bijvoorbeeld een set verlichting CoolWhite, maar daar hoort dan ook een transformator en wellicht schakelkast bij. Het kan even puzzelen zijn, maar meestal kom je er wel uit.

Soms ontbreekt en een onderdeel wanneer deze niet op voorraad was. Dat staat dan vermeld op de paklijst onder; ‘nog na te zenden onderdelen’. Indien mogelijk leveren we meteen een alternatief mee, maar soms is dat niet mogelijk.

De inbouwdelen voorbereiden #

Nu is het tijd om de onderdelen voor te bereiden voor de plaatsing in de wanden.

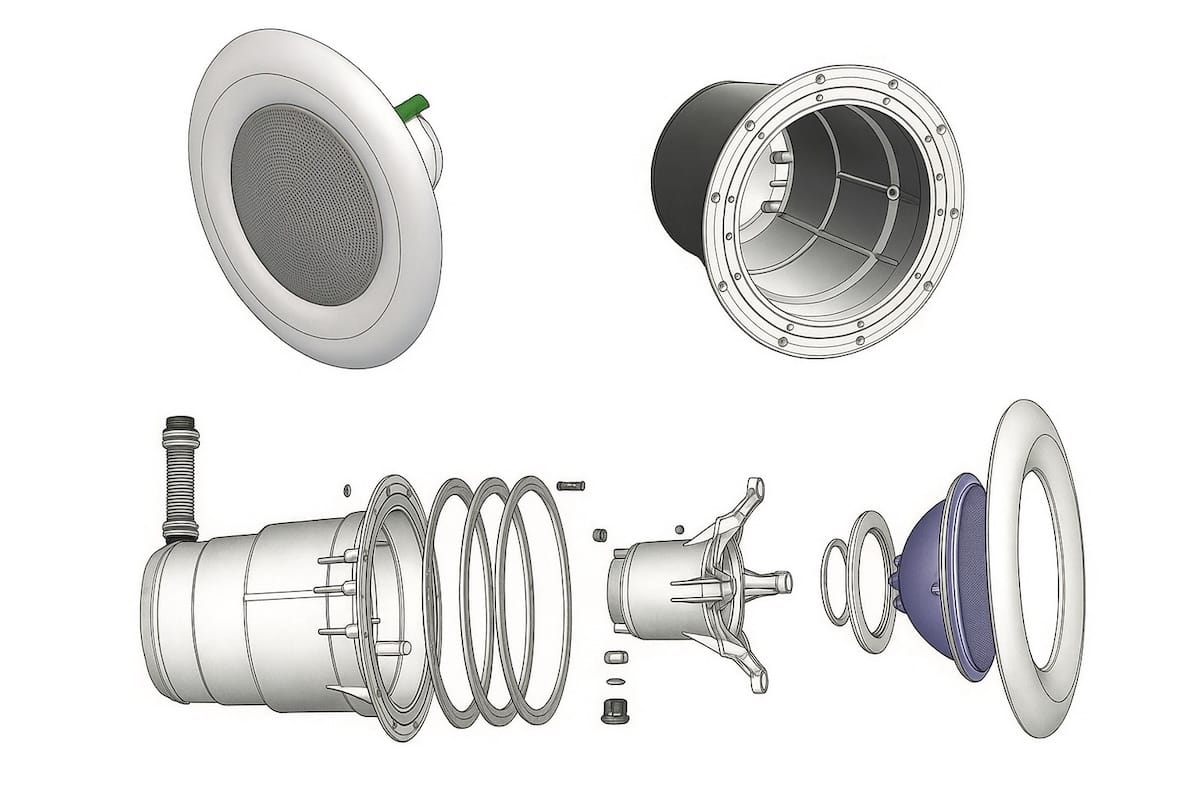

Zwembadverlichting

De lampen bestaan doorgaans uit een behoorlijk grote behuizing en daarin een led lamp. Dit onderdeel kan je eruit halen en apart bewaren. Dat geldt ook voor de andere onderdelen zoals pakkingen en flens. Je hebt dit pas nodig bij de plaatsing van de folie. Evenals de trafo en eventuele schakelkast.

De meeste lampen komen samen met een plastic slang die aan de uitgang/achterzijde verbonden kan worden. Dit is handig wanneer je de lamp in een bekisting plaatst voor betonnen wanden. Of eventueel als kabelgeleider wanneer je de grond al aanvult voordat het zwembad wordt afgemaakt. Het is echter geen wezenlijk onderdeel van de afdichting.

👉 Bewaar dus alle onderdelen, behalve de ‘schelp’ bij elkaar en geef deze aan de folielasser ter plaatse.

De inbouwdelen inmetselen in de wand #

Nu duidelijk is welke onderdelen je in deze fase nodig hebt, kunnen we gaan kijken hoe je de verschillende onderdelen het beste in de wand kan plaatsen.

Onze voorkeur gaat absoluut uit naar het gebruik van cement/mortel om de onderdelen te fixeren. Purschuim of iets dergelijks zien we niet als duurzame oplossing, hooguit als extra opvulling indien nodig.

Het advies is om tijdens het metselen de onderdelen al te plaatsen. Soms verkiest men inboren nadat de wanden zijn geplaatst, maar dat kost meer tijd en behoorlijke apparatuur om de gaten te kunnen maken.

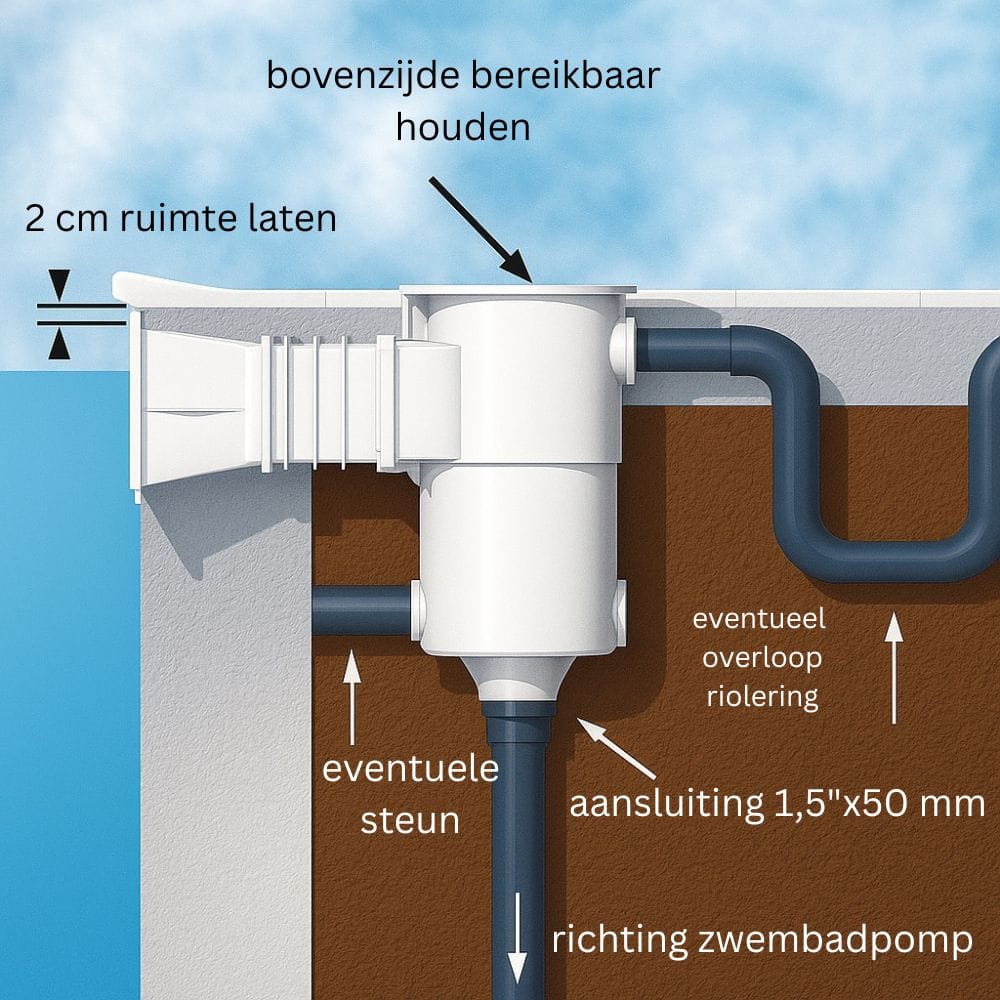

Een skimmer plaatsen / inmetselen #

Laten we nou eens kijken wat we met de skimmer gaan doen. Zoek allereerst de juiste wand en afstand tot de andere wanden op op de bouwtekening/advies. Heb je 1, 2 of zelfs 3 skimmers? Dan verandert de afstand op de muur wellicht. Bespreek dat met de verkoper in geval van twijfel.

1. De bovenzijde van de skimmer komt bij voorkeur 2 centimeter onder de toplaag van de gemetselde muur. Zodoende kom je minder snel in de knoei met de overhangende rand van een randtegel met de flens van de skimmer. Je ziet dit pas later, maar kan betekenen dat je de randtegel moet gaan verzagen. Boven de skimmer kan je eventueel een ijzerwapening steken of gewoon aanvullen met cement.
2. De binnenzijde van de skimmer komt exact gelijk met de binnenzijde van het zwembad. Ga je stuken? Neem dan bv 10 mm hiervoor en laat deze dan ook zo uitsteken. Gebruik je xps platen? Meestal zijn die 40 mm (door ons geleverd model) en ook hiervoor laat je de skimmer dan 40 mm uitsteken uit de wand.
3. De exacte lengte aan de achterzijde staat dus niet vast en is afhankelijk van de lengte van de skimmer, dikte wand en hoever je deze laat uitsteken.

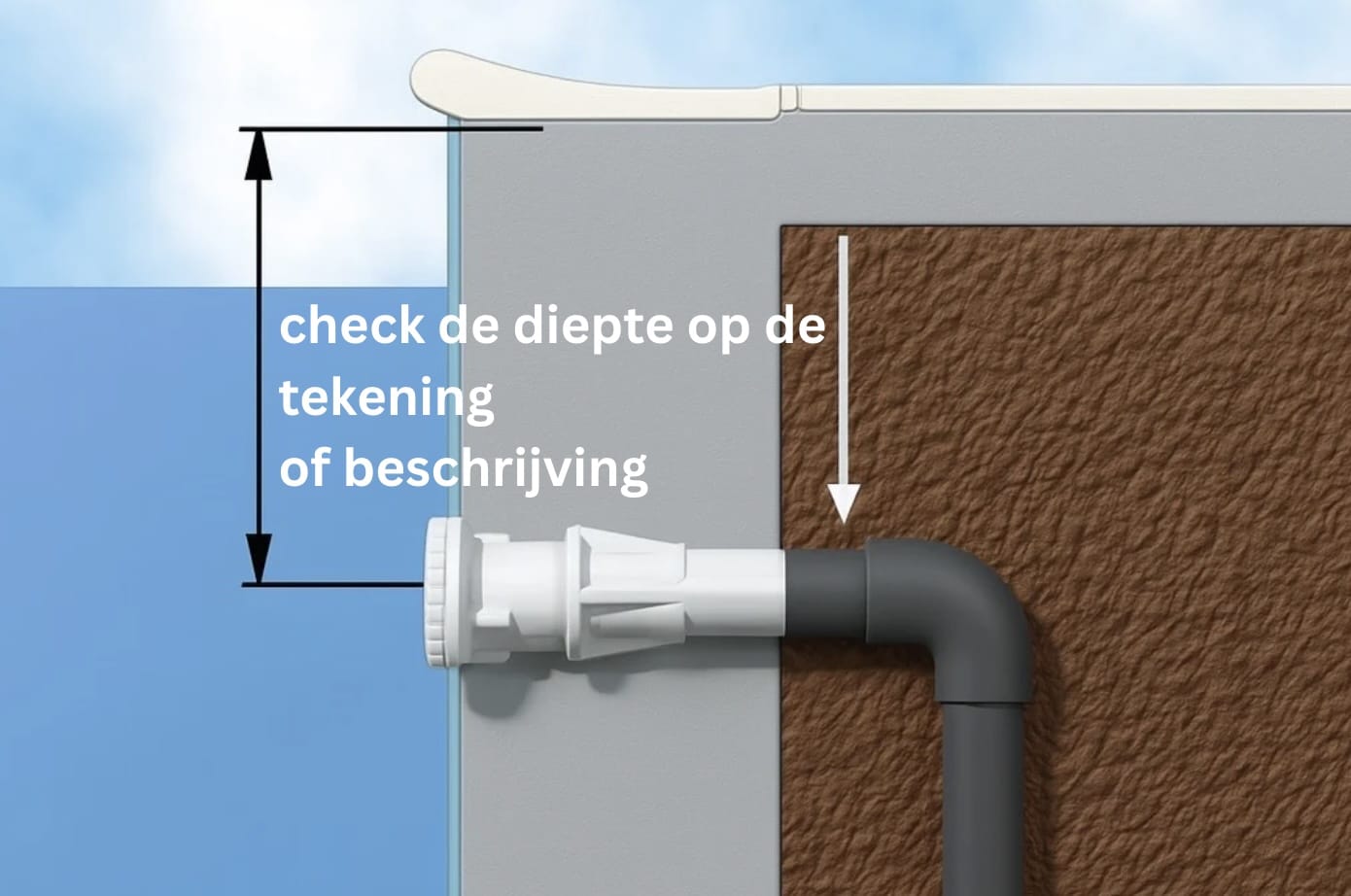

De wanddoorvoeren plaatsen / inmetselen #

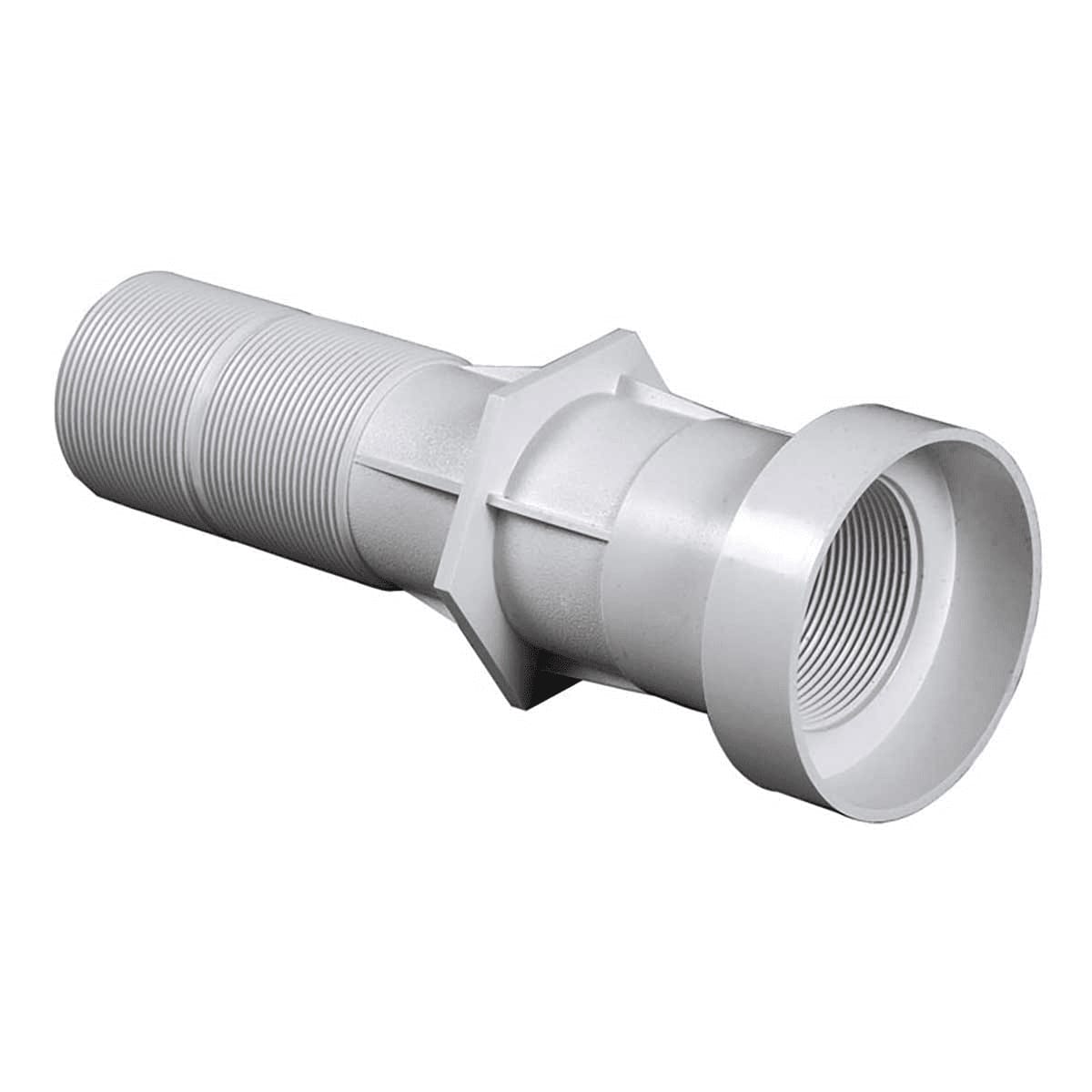

De wanddoorvoer is doorgaans 30 cm lang. Het uiteinde met de bredere kraag komt aan de binnenzijde. De andere zijde bevat een lijmverbinding voor een pvc buis van 50 mm.

1. Check de afstanden en dieptes op de bouwtekening en/of de gebruiksaanwijzingen. De inspuiters/stofzuigerpunt en lagewand afvoer hebben elk hun eigen dieptes bijvoorbeeld.
2. Net als de skimmer laat je de binnenzijde net zoveel uitsteken als nodig. Door de schroefdraad heb je iets meer speling dan een skimmer, maar probeer zo secuur mogelijk te werken.
3. Veel doorvoeren hebben een brede rand halverwege. Deze werkt mogelijk als waterkering bij een tegelzwembad, maar dit is niet van toepassing bij zwembadfolie. Laat hem dus gerust zitten als het kan.
4. De rode afdichting kan je gebruiken om schroefdraad te beschermen wanneer je stukwerk gaat aanbrengen.

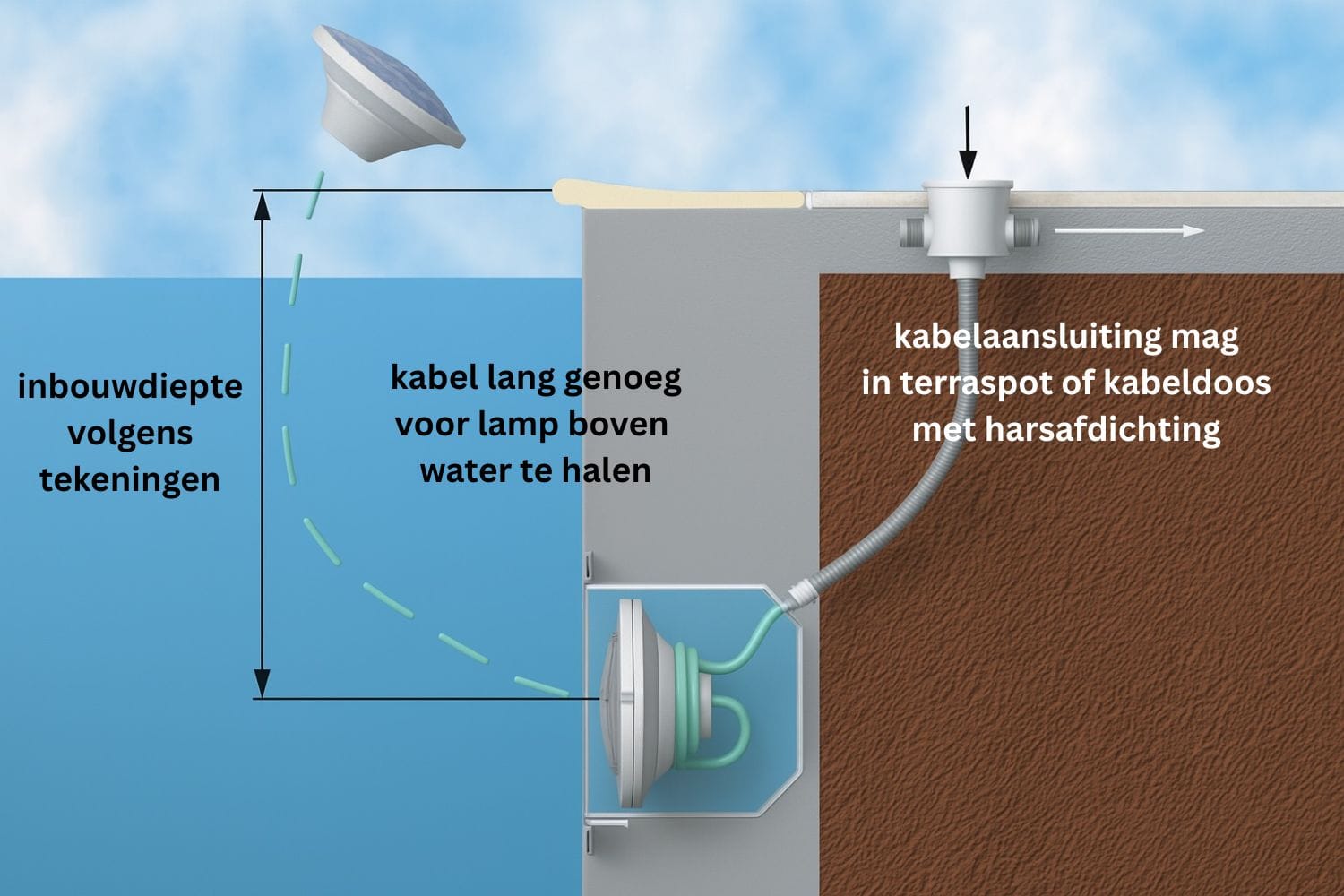

Zwembadverlichting plaatsen / inmetselen #

Let op: deze instructies betreffen enkel de lampen met een PAR56 behuizing. Deze hebben een doorsnede van ongeveer 30 cm. Heb je deze niet? Dan volg je de aanwijzingen bij de wanddoorvoeren hierboven. Soms zijn er inbouwhuizen die specifiek bij een bepaald merk/type horen en volg dan die aanwijzingen op.

Neem de lege lampbehuizing en leg de rest apart voor de folielasser. Verder zullen de instructies je ondertussen wel duidelijk zijn. Als je het weet is het niet moeilijk.

1. Plaats de lampbehuizing op dezelfde manier en afstanden als de skimmer en wanddoorvoeren. De binnenzijde komt gelijk met het stukwerk of xps isolatie.
2. Aan de achterzijde zit een opening met schroefdraad. Hier komt de kabel uit en is meteen een afdichting (een pvc buis aan de buitenzijde is dus NIET nodig). Je kan deze het beste naar boven laten steken, dat maakt de aansluiting later makkelijk. Aan de binnenzijde komt een wartel voor de afdichting.
3. Voorkom dat de schroefbussen in de rand niet verstopt raken met cement of iets dergelijks.

Ter afsluiting #

Bij vrijwel elk nieuw zwembad krijgen we veel vragen over de verwerking van de inbouwdelen in de ruwbouwfase. Dat is begrijpelijk, want de producten heb je vaak voor de eerste keer in handen en het lijkt erop dat als je iets fout doet de gevolgen ingrijpend kunnen zijn.

Gelukkig kan je ook nog wel zaken herstellen of is een flexibele folielasser bereid wat kunstgrepen uit te halen om een en ander toch acceptabel te verwerken. Maar als je de instructies zoals hierboven gebruikt kan er weinig mis gaan.

Toch vragen over bij ons aangeschafte inbouwdelen? Geen probleem, mail of bel me even voor assistentie. Je kan ook een bericht sturen via het contactformulier.
